**번역본뉴스입니다. 오역이 있을수 있습니다.

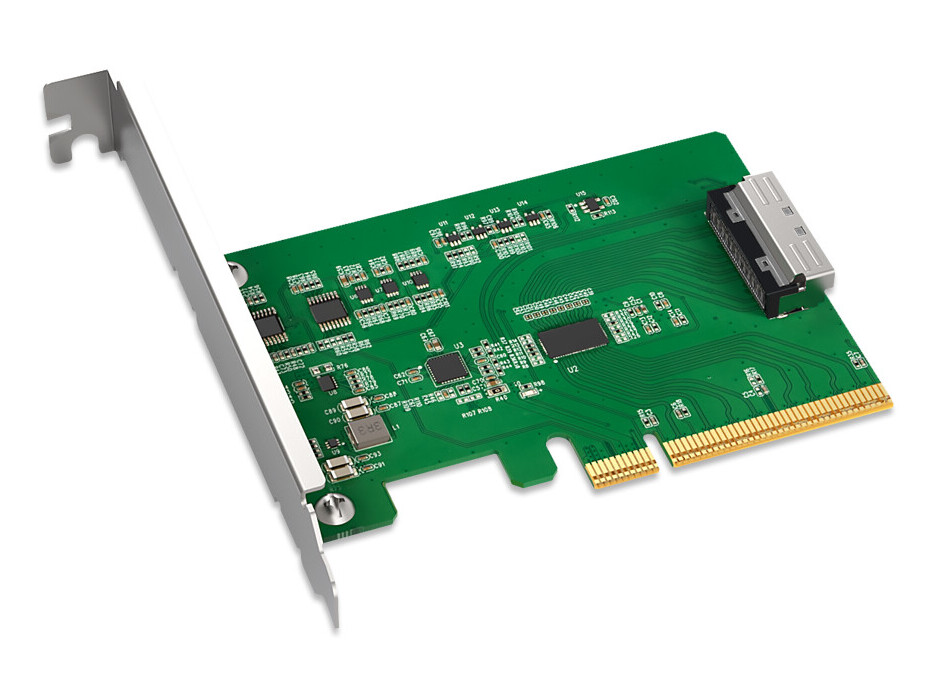

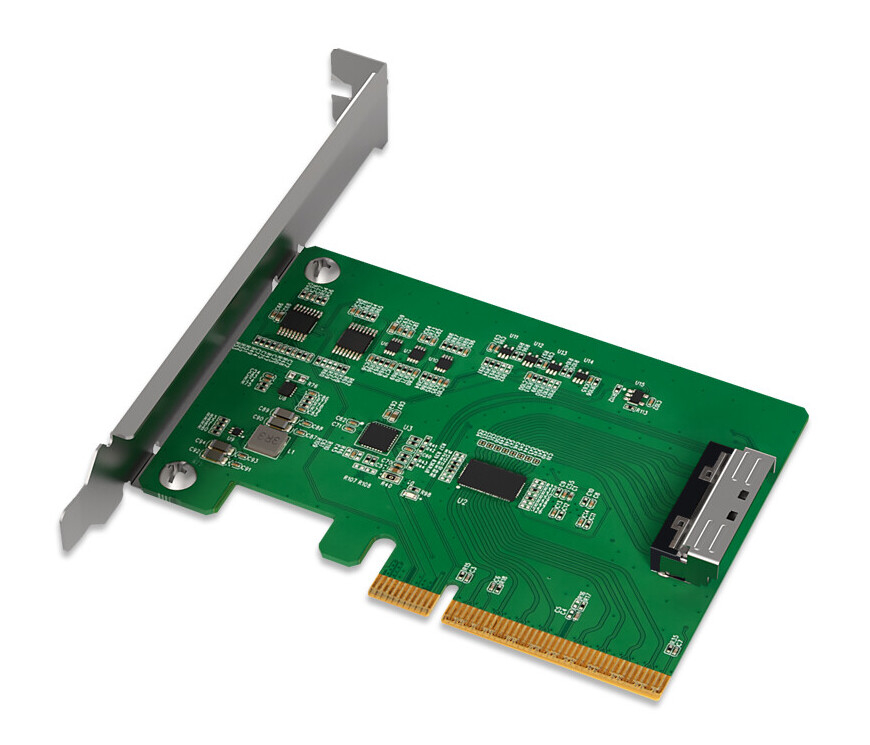

EXLink MB409A5 어댑터 카드는 레인 비분할(lane bifurcation)을 지원하는 PCIe Gen 5 x8 슬롯과 차세대 MCIO 8i (SFF-TA-1016) 연결을 가교하도록 설계되었습니다. 이를 통해 고급 스토리지 애플리케이션의 고속 NVMe 신호 전송을 위해 최대 256Gbps의 총 대역폭을 제공합니다. PCIe 리드라이버(redriver)와 최적화된 신호 컨디셔닝을 통합한 MB409A5는 시스템 설계자와 통합업체가 더 긴 트레이스 길이나 케이블 연결이 필요한 플랫폼에서도 향상된 유연성으로 MCIO 기반 NVMe 솔루션을 배포할 수 있게 해줍니다.
유연한 PCIe Gen 5 아키텍처를 위한 설계
PCIe 5.0 x8 인터페이스를 갖춘 MB409A5는 레인 비분할(x4 / x4)을 지원하는 메인보드와 함께 작동하도록 설계되었습니다. 이 기능이 활성화되면 PCIe x8 인터페이스를 MCIO 연결을 통해 두 개의 독립적인 x4 NVMe 링크로 분할할 수 있으며, 호환 케이블을 통해 최대 두 개의 NVMe SSD를 지원합니다.
메인보드가 PCIe 비분할을 지원하지 않는 경우, 단 하나의 NVMe SSD만 인식될 수 있습니다.
고속 NVMe 스토리지를 확장하는 간편한 방법
EXLink MB409A5는 MCIO 기반 연결을 사용하여 PCIe Gen 5 NVMe 스토리지를 확장하는 깔끔하고 확장 가능한 방식을 제공합니다. ICY DOCK의 ToughArmor MB601V5K-B 및 MB413L-B(MCIO 8i to 듀얼 MCIO 4i) 케이블과 결합하면, 시스템 빌더는 단일 PCIe x8 슬롯에서 전면 액세스가 가능한 두 개의 U.2 / U.3 PCIe Gen 5 NVMe SSD 베이를 쉽게 구성할 수 있습니다.
이 구성은 특수 백플레인 없이도 고밀도 NVMe 배포를 간소화하므로, 신호 무결성과 PCIe Gen 5 성능을 유지하면서 탈착식 NVMe 스토리지가 필요한 서버 및 워크스테이션에 이상적입니다.
통합 리드라이버로 안정적인 고속 신호 유지
PCIe Gen 5 데이터 전송 속도가 증가함에 따라, 특히 긴 PCB 트레이스나 외부 케이블을 사용할 때 신호 무결성이 점점 더 중요해지고 있습니다. MB409A5는 PCIe Gen 5 리드라이버를 통합하여 신호를 등화하고 복원함으로써, 4개의 PCIe 레인 전체에서 안정적인 32GT/s 전송을 유지하도록 돕습니다.
이러한 설계 덕분에 직접 연결이 불가능한 복잡한 시스템 레이아웃에서도 MCIO 기반 NVMe 연결이 완전한 PCIe Gen 5 성능을 유지할 수 있습니다.
PCIe 클럭 버퍼 및 사이드밴드 신호 관리
연결된 장치 간의 정확한 타이밍을 유지하기 위해 MB409A5에는 100MHz PCIe 클럭 버퍼가 내장되어 있어, 연장된 라우팅 경로에서도 안정적인 동기화를 지원합니다.
또한 버퍼링된 PERST#, WAKE#, CLKREQ# 신호는 시스템 안정성과 응답성을 향상시켜, 이 어댑터가 엔터프라이즈급 플랫폼 및 연속 작동 환경에 적합하도록 만듭니다.
유연한 플랫폼 호환성
MB409A5는 광범위한 PCIe 호스트 환경과 호환됩니다. PCIe Gen 2부터 Gen 5 슬롯까지 지원하며 메인보드의 x8 또는 x16 물리적 PCIe 슬롯에 설치할 수 있습니다. 운영체제 제한이 없어 시스템 통합업체, OEM 및 솔루션 제공업체가 다양한 하드웨어 및 소프트웨어 환경에서 NVMe 지원 플랫폼을 구축하는 데 매우 적합합니다.
ICY DOCK 선택 도구로 NVMe 업그레이드 간소화
NVMe 스토리지 선택 도구는 시스템의 NVMe 슬롯 유형과 설치 요구 사항에 따라 호환되는 모바일 랙, 케이블 및 어댑터를 찾을 수 있도록 도와주는 대화형 가이드입니다.
시스템 통합업체와 DIY 사용자 모두에게 완벽한 이 도구는 이상적인 탈착식 NVMe 스토리지 솔루션을 구축할 때의 고민을 덜어줍니다.
주요 특징
- 최대 256Gbps 총 대역폭을 갖춘 PCIe 5.0 x8 인터페이스
- 고속 NVMe 신호 전송을 위한 MCIO 8i (SFF-TA-1016) 커넥터
- 듀얼 x4 NVMe 구성을 위한 PCIe 레인 비분할 지원
- 연장된 트레이스 및 케이블에서 신호 무결성 향상을 위한 통합 PCIe 리드라이버
- 안정적인 엔터프라이즈 타이밍을 위한 100MHz PCIe 클럭 버퍼
- ICY DOCK NVMe 모바일 랙 및 케이블과의 호환성 검증
- 범용 PCIe 슬롯 지원: PCIe 2.0 / 3.0 / 4.0 / 5.0
- 풀 하이트(Full-height) 브래킷, CE/UKCA/RoHS/REACH 준수
- PCIe Gen 5 아키텍처를 채택하는 서버 및 워크스테이션 플랫폼에 이상적
- 2개의 SSD에 액세스하려면 메인보드 PCIe 비분할(x4, x4) 기능 필요 (어댑터 카드 자체가 비분할을 수행하지는 않음)
- 2년 제한 보증
제품페이지 : https://global.icydock.com/product_442.html
